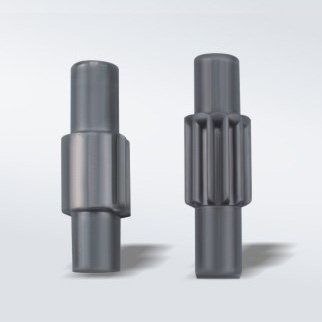

鋅鉻膜 涂層特點(diǎn)：鋅鉻膜 涂層是由重疊在一起的獨(dú)立鋅片、鉻酸聚合物單元組成。鋅鉻膜（達(dá)克羅）涂層中的鉻酸聚合物層不含結(jié)晶水，因此在高溫狀態(tài)下的抗腐蝕能力也表現(xiàn)出極佳的品質(zhì)。

  鋅鉻膜 防腐膜的固化溫度在300℃左右，所以工件即使長(zhǎng)時(shí)間處于高溫下，外觀也不會(huì)變色，耐熱腐蝕性極好。氫脆是傳統(tǒng)鍍鋅工藝不能完全克服的弊病。由于工藝特點(diǎn)決定了鋅鉻膜 在處理過(guò)程中不進(jìn)行任何酸處理、也不存在電鍍時(shí)的滲氫問題，加上涂層在高溫下固化，所以從工藝上保證了鋅鉻膜（達(dá)克羅）涂層不會(huì)存在氫脆。

  這使它可以被應(yīng)用在抗拉強(qiáng)度要求高的高強(qiáng)度零件的防腐的處理。作為綠色電鍍工藝，鋅鉻膜 工藝采用了閉路循環(huán)的方式，在前處理中：除下的油和粉塵用專門的設(shè)備收集處理；在涂復(fù)、固化時(shí)，不存在傳統(tǒng)電鍍工藝過(guò)程中產(chǎn)生的酸、堿、含鉻等重金屬的污水問題，產(chǎn)生的僅僅是從涂層中蒸發(fā)出來(lái)的水汽，經(jīng)測(cè)定，不含國(guó)家規(guī)定控制的有害物質(zhì)。鋅鉻膜 涂層呈亞光銀灰色，可以在上面進(jìn)行再涂裝。這一點(diǎn)，滿足了那些對(duì)外觀質(zhì)量要求較高的工件的涂復(fù)要求。   理論和實(shí)際總是有些差距，從理論上講其耐蝕性要比電鍍鋅好，但在實(shí)際應(yīng)用中發(fā)現(xiàn)，部分緊固件在使用不久發(fā)現(xiàn)出現(xiàn)點(diǎn)蝕，仔細(xì)分析了工件的制作過(guò)程，沒發(fā)現(xiàn)明顯的不足之處，經(jīng)過(guò)對(duì)大量出現(xiàn)問題的工件的統(tǒng)計(jì)分析，發(fā)現(xiàn)出現(xiàn)銹點(diǎn)的位置絕大部分在工件的尖角處，但并不是所有的尖角處均會(huì)出現(xiàn)銹點(diǎn)。

  要解決難題主要還是從涂層的完整性方面著手。鋅鉻膜（達(dá)克羅）涂層本身的強(qiáng)度并不高，硬度只有1H，為保持涂層的完整性，一則可以在改變涂層的配方，增加塑性，另一方法是在鋅鉻膜（達(dá)克羅）涂層之上再加上一層保護(hù)涂層，用以維持涂層在運(yùn)輸過(guò)程中的完整性?！　?/div>
