本實用新型涉及齒輪加工技術領域，具體涉及一種一次性冷鐓成型齒輪。

　　背景技術：

　　市場上的大多數機械零部件都需要齒輪傳動，小到一只機械手表大到船舶飛機大型工程，齒輪是指輪緣上有齒輪連續嚙合傳遞運動和動力的機械元件，齒輪在傳動中的應用很早就出現了。19世紀末，展成切齒法的原理及利用此原理切齒的專用機床與刀具的相繼出現，隨著生產的發展，齒輪運轉的平穩性受到重視。

　　然而現有的齒輪主要是通過數控車削、滾齒、銑齒等一系列工序來進行制造，制造工序繁瑣，成本高，且材料利用率低，齒輪的強度以及塑性較差，使得齒輪的使用壽命較短，其次，現有的齒輪上卻少支撐結構的設計，使得齒輪在加工過程中剛度得不到保障，進而降低齒輪加工質量，因此急需一種一次性冷鐓成型齒輪來解決現有問題。

　　技術實現要素：

　?。ㄒ唬┮鉀Q的技術問題

　　為了克服現有技術不足，現提出一種一次性冷鐓成型齒輪，解決了現有的齒輪主要是通過數控車削、滾齒、銑齒等一系列工序來進行制造，制造工序繁瑣，成本高，且材料利用率低，齒輪的強度以及塑性較差，使得齒輪的使用壽命較短，以及現有的齒輪上卻少支撐結構的設計，使得齒輪在加工過程中剛度得不到保障，進而降低齒輪加工質量的問題。

　　（二）技術方案

　　本實用新型通過如下技術方案實現：本實用新型提出了一種一次性冷鐓成型齒輪，包括連接桿和芯桿，所述連接桿一側壁中部設置有所述芯桿，所述芯桿外圍側壁上設置有齒條，所述齒條兩側壁上設置有齒面，所述齒條之間成型有齒槽。

　　進一步的，所述芯桿成型于所述連接桿上。

　　通過采用上述技術方案，所述芯桿的設計，提高了該齒輪在制造過程中的剛度，使得該齒輪在制造過程中的精度得到保障。

　　進一步的，所述齒條成型于所述芯桿以及所述連接桿上。

　　通過采用上述技術方案，所述齒條為實現該齒輪轉動的主要結構。

　　進一步的，所述齒面成型于所述齒條上，所述齒面采用光滑弧形結構。

　　通過采用上述技術方案，通過光滑弧形結構齒面的設計，使得該齒輪在傳動過程中不易發生齒面磨損以及齒面膠合的現象。

　　進一步的，所述齒條采用一次冷鐓成型工藝制成，所述齒條的長度與所述芯桿的長度相同。

　　通過采用上述技術方案，不僅提高了齒輪加工過程中所用材料的利用率以及齒輪的生產效率，簡化了齒輪的制造工序，節省了生產成本，而且使得該齒輪的所述齒條塑性以及強度更好，提供了該齒輪的使用壽命。

　?。ㄈ┯幸嫘Ч?/span>

　　本實用新型相對于現有技術，具有以下有益效果：

　　1、為解決現有的齒輪主要是通過數控車削、滾齒、銑齒等一系列工序來進行制造，制造工序繁瑣，成本高，且材料利用率低，齒輪的強度以及塑性較差，使得齒輪的使用壽命較短的問題，本實用新型通過采用一次冷鐓成型工藝制成的齒條以及齒面，不僅提高了齒輪加工過程中所用材料的利用率以及齒輪的生產效率，簡化了齒輪的制造工序，節省了生產成本，而且使得該齒輪的齒條塑性以及強度更好，提供了該齒輪的使用壽命；

　　2、為解決現有的齒輪上卻少支撐結構的設計，使得齒輪在加工過程中剛度得不到保障，進而降低齒輪加工質量的問題，本實用新型通過連接桿以及芯桿的設計，提高了齒輪在制造過程中的剛度，使得齒輪在加工過程中的精度得到保障，進而提高了齒輪的制造的質量。

　　具體實施方式

　　為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

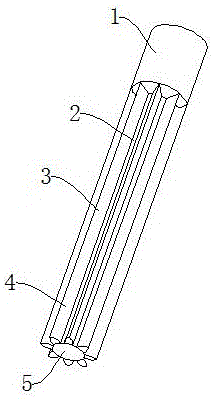

　　如圖1-圖2所示，一種一次性冷鐓成型齒輪，包括連接桿1和芯桿5，連接桿1一側壁中部設置有芯桿5，芯桿5外圍側壁上設置有齒條4，齒條4兩側壁上設置有齒面3，齒條4之間成型有齒槽2。

　　如圖1和圖2所示，芯桿5成型于連接桿1上，芯桿5的設計，提高了該齒輪在制造過程中的剛度，使得該齒輪在制造過程中的精度得到保障。

　　如圖1和圖2所示，齒條4成型于芯桿5以及連接桿1上，齒條4為實現該齒輪轉動的主要結構。

　　如圖1和圖2所示，齒面3成型于齒條4上，齒面3采用光滑弧形結構，通過光滑弧形結構齒面3的設計，使得該齒輪在傳動過程中不易發生齒面磨損以及齒面膠合的現象。

　　如圖1和圖2所示，齒條4采用一次冷鐓成型工藝制成，齒條4的長度與芯桿5的長度相同，不僅提高了齒輪加工過程中所用材料的利用率以及齒輪的生產效率，簡化了齒輪的制造工序，節省了生產成本，而且使得該齒輪的齒條4塑性以及強度更好，提供了該齒輪的使用壽命。

　　本實用新型提到的一種一次性冷鐓成型齒輪的工作原理：使用時首先通過連接桿1將該齒輪安裝在動力部件上，并將該齒輪上的齒條4與外部傳動部件嚙合，即可實現該齒輪的正常使用，通過采用一次冷鐓成型工藝制成的齒條4以及齒面3，不僅提高了齒輪加工過程中所用材料的利用率以及齒輪的生產效率，簡化了齒輪的制造工序，節省了生產成本，而且使得該齒輪的齒條4塑性以及強度更好，提供了該齒輪的使用壽命，而且通過連接桿1以及芯桿5的設計，提高了齒輪在制造過程中的剛度，使得齒輪在加工過程中的精度得到保障，進而提高了齒輪的制造的質量。

　　上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。

　　技術特征：

　　1.一種一次性冷鐓成型齒輪，其特征在于：包括連接桿（1）和芯桿（5），所述連接桿（1）一側壁中部設置有所述芯桿（5），所述芯桿（5）外圍側壁上設置有齒條（4），所述齒條（4）兩側壁上設置有齒面（3），所述齒條（4）之間成型有齒槽（2）。

　　2.根據權利要求1所述的一種一次性冷鐓成型齒輪，其特征在于：所述芯桿（5）成型于所述連接桿（1）上。

　　3.根據權利要求1所述的一種一次性冷鐓成型齒輪，其特征在于：所述齒條（4）成型于所述芯桿（5）以及所述連接桿（1）上。

　　4.根據權利要求1所述的一種一次性冷鐓成型齒輪，其特征在于：所述齒面（3）成型于所述齒條（4）上，所述齒面（3）采用光滑弧形結構。

　　5.根據權利要求1所述的一種一次性冷鐓成型齒輪，其特征在于：所述齒條（4）采用一次冷鐓成型工藝制成，所述齒條（4）的長度與所述芯桿（5）的長度相同。

　　技術總結

　　本實用新型公開了一種一次性冷鐓成型齒輪，包括連接桿和芯桿，所述連接桿一側壁中部設置有所述芯桿，所述芯桿外圍側壁上設置有齒條，所述齒條兩側壁上設置有齒面，所述齒條之間成型有齒槽。有益效果在于：本實用新型通過采用一次冷鐓成型工藝制成的齒條以及齒面，不僅提高了齒輪加工過程中所用材料的利用率以及齒輪的生產效率，簡化了齒輪的制造工序，節省了生產成本，而且使得該齒輪的齒條塑性以及強度更好，提供了該齒輪的使用壽命，通過連接桿以及芯桿的設計，提高了齒輪在制造過程中的剛度，使得齒輪在加工過程中的精度得到保障，進而提高了齒輪的制造的質量。
